Компания SMIF специализируется на производстве линий для изготовления аморфных ленточных сердечников, одним из важнейших компонентов которых является стол для штабелирования и укладки сердечников. Этот стол используется для переворачивания аморфных сердечников на 180 градусов, играя важную роль в производственном процессе.

Стол для укладки сердечников
Запрос ценового предложения

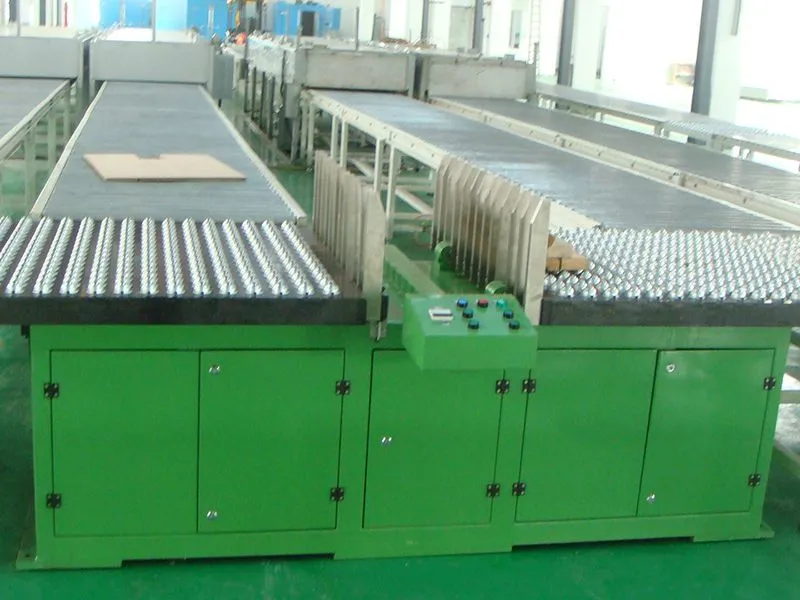

Стол для укладки сердечников

Гидравлическое устройство опрокидывания для переворачивания аморфных сердечников на 180 градусов

Стол для штабелирования сердечников представляет собой ключевой компонент в линии по производству аморфных ленточных сердечников, обеспечивающий автоматический поворот аморфных сердечников на 180 градусов. Применяемый в процессе сушки на линии, этот механизм эффективно осуществляет поворот аморфных сердечников, позволяя точное регулирование положения трансформаторных сердечников без необходимости ручной коррекции. Такая автоматизация значительно повышает эффективность установочных работ и обеспечивает точность позиционирования сердечников, что критически важно для процесса производства.

Cтол для укладки сердечников обеспечивает автоматический поворот ламинированных сердечников в завершающей стадии производственной линии. Эта автоматизированная функция решительно снижает утомительность ручного управления при повороте сердечника, обеспечивая высокую степень практичности и эффективности.

Технические характеристики
Размеры машины 2100мм (L) * 900мм (B) * 750мм (H)
Общая длина 2100мм
Размеры стола 750мм (L) 750мм (B) * 350мм (H)
Угол наклона 0-90 градусов, эффективно под любым углом
Усилие опрокидывания Макс: 800 кг (высота центра меньше 250 мм)
Скорость наклона 90 градусов / 10 секунд - 30 секунд (плавная регулировка)
Первичный источник питания Гидравлическая система, гидроцилиндр
Рабочее давление в системе 8-12 МПа
Режим работы Электрическое управление
Источник питания 380 В переменного тока, 50 Гц, 2,2 кВт
Свяжитесь с нами!

Мы специализируемся на поставке линий по производству аморфных ленточных сердечников, а также сопутствующего оборудования, включая печи отжига, сушильные туннели, столы для укладки сердечников и т.д. Свяжитесь с нами для получения дополнительной информации.

Вопрос - Ответ
Стол для укладки сердечников предназначен для автоматического поворота аморфных сердечников, что исключает необходимость ручного управления. Такая автоматизация значительно повышает эффективность установки сердечников и рабочих процессов для ламинированных сердечников.
Наши производственные линии в основном используются производителями, специализирующимися на выпуске аморфных сердечников, сердечников трансформаторов и силовых трансформаторов.
Наше оборудование универсально и позволяет обрабатывать различные типы сердечников, включая аморфные ламинированные сердечники, сердечники фильтров, сердечники помехоустойчивости постоянного тока, сердечники из пермаллоя и др.
  • Аморфный сердечник обладает высокой проницаемостью и низкой коэрцитивной силой, что приводит к минимальным гистерезисным потерям. Кроме того:
  • Аморфные материалы сердечников обладают исключительно высоким удельным сопротивлением, в 3-6 раз превышающим удельное сопротивление листов кремнистой стали.
  • При оптимальных условиях отжига сердечники из аморфных сплавов могут создавать более низкий уровень шума по сравнению с сердечниками, изготовленными из сложенных листов кремнистой стали.
  • Процесс изготовления сердечников из аморфных сплавов отличается простотой и экологичностью. Полоса из аморфного сплава изготавливается непосредственно после нанесения покрытия распылением в процессе выплавки стали, что требует всего одного этапа для производства готовых полос. Такой оптимизированный процесс не только экономит электроэнергию, но и не загрязняет окружающую среду, способствуя экологичности и чистоте производства.
